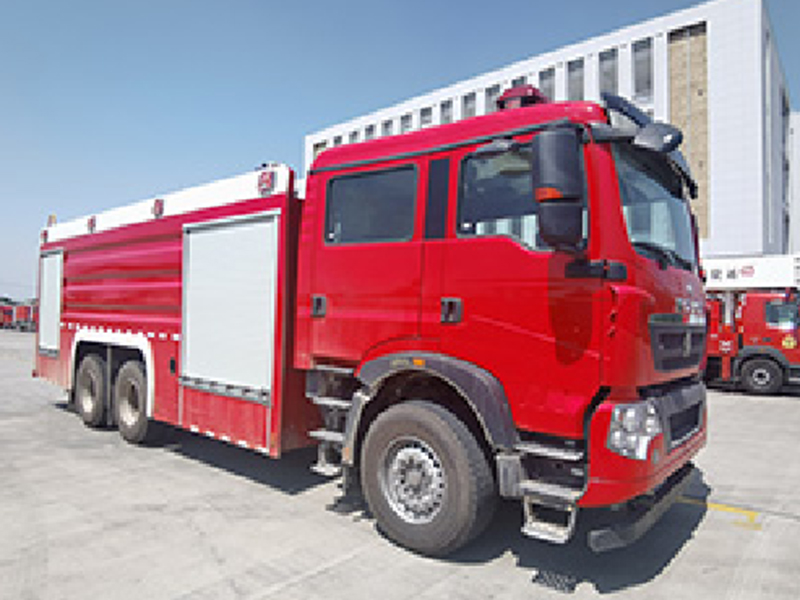

11吨干粉泡沫消防车-重汽豪沃6X4
发布日期：2026-01-13 来源：程力专用汽车股份有限公司
一、 整车描述
CLW5270GXFGP110/HW型干粉泡沫联用消防车采用重汽ZZ5357TXFV464MF5型二类底盘。整车由消防员乘员室和车身两大部分组成，乘员室为双排，可乘坐2+4人,该车为外露罐结构，车身前部为器材箱,中部为水罐，后部为泵房。载液罐体为优质碳钢，与底盘采用弹性连接，载水6000kg，泡沫3000kg，干粉2000kg,装备了上海茸申消防设备有限公司生产CB10/60型低压消防泵，额定流量60L/S，车顶安装成都威斯特消防机械有限公司生产的PL48型车用消防炮,PF30型干粉泡。该车**的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救大型油类火灾和一般物质火灾。
整车消防性能符合GB7956-2014标准要求；底盘通过**强制性产品认证；发动机排放符合GB17691-2018第六阶段限值的规定要求（国Ⅵ标准）；整车通过**消防装备质量监督检验**检。
二、 配置明细表
配置明细表 |
|
| 项目名称 | 规格 |
|
整车主要参数 | 外廓尺寸 | 10180×2550×3640mm |
|
**总质量 | 27300kg |
|
载液量 | 载水6000kg;泡沫3000kg，干粉2000kg |
|
**车速 | 100km/h |
|
消防泵额定流量 | 60L/s 1.0MPa |
|
消防炮额定流量 | 48L/s 1.0MPa |
|
消防炮射程 | 水：≥70m；泡沫≥65m |
|
干粉炮额定流量 | 30KG/s 1.0MPa |
|
比功率 | 341/27.3=12.49 |
|
接近角/离去角 | 14°/11° |
|
底盘主要参数 | 型号 | ZZ5357TXFV464MF5 |
|
制造商 | **重汽集团济南卡车股份有限公司 |
|
发动机额定功率 | 341kw |
|
发动机排量 | 10518ml |
|
发动机排放标准 | GB17691-2018国Ⅵ |
|
驱动形式 | 6×4 |
|
轴距 | 4600+1400mm |
|
**允许总重 | 27300kg |
|
**小转弯半径 | ≤19m |
|
变速箱 | 手动 |
|
取力器 | 全功率夹心取力器 |
|
乘员室 | 结构 | 平头、四门，双排 |
|
司乘人员数 | 2+4人 |
|
驾驶员位置 | 左置 |
|
设备 | 原车仪表板处设置消防操作仪表板及****盒，加装 |
|
1、 **报器； |
|
2、 取力器**开关及指示灯； |
|
3、 附加电源开关； |
|
上装结构及性能参数 | 总体布置 | 整车由消防员乘员室和车身两大部分组成，车身布置采用外露罐式结构，前部为器材箱，中部为水罐，器材箱后部为泵房。 |
|
工艺要求 | 所有碳钢型材及板材均采用酸洗磷化处理防锈蚀，所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割，保证零件精度。 |
|
器材箱和泵室 | 结构 | 主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。 |
|
器材箱 | 器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒和消防器材 |
|
爬梯及上车拉手 | 后爬梯采用铝合金两节爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。 |
|
|
|
|
罐体 | 容量 | 水：9000kg；泡沫液：3000kg |
|
材质 | 优质碳钢，经高科技防腐处理 |
|
结构 | 外露罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1
MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理 |
|
罐体固定 | 与底盘车架弹性连接 |
|
罐体设置 | 人孔：设直径460mm人孔1个，带有快速锁定/开启装置 |
|
溢流口：设DN65溢流口1个 |
|
放余水口：设1个DN40水罐放余水口，配球阀 |
|
注水口：在水罐左右两侧各接1只DN65接口 |
|
进出水口：设1个水罐到水泵进水管，DN150阀门，手动**，设1个水泵**水罐充水管，DN65阀门，手动** |
|
副车架 | 副车架 | 水罐通过副车架与底盘相连接，从而达到装配式效果有利于整车的维修性和互换性 |
|
材质 | 采用高强度矩形型钢和压制成型的 |
|
连接板，保证上装整体强度 |
|
工艺 | 零部件的下料制作均通过激光切割机、数控折弯机等设备完成，对零件的加工精度高；所有装配孔在下料时成型，摒弃了传统工艺在装配过程中配钻孔的做法。 |
|
水泵 | 型号 | CB10/60-RS型低压车用消防泵 |
|
制造商 | 上海茸申消防设备有限公司 |
|
形式 | 低压离心式 |
|
额定流量 | 60L/s @1.0MPa |
|
出口额定压力 | 1.0MPa |
|
**吸深 | 7m |
|
引水装置 | 活塞式真空泵 |
|
引水时间 | **吸深时≤50s |
|
管路系统 | 管道材质 | 优质无缝钢管 |
|
吸水管路 | 泵房后侧设一个DN150吸水口 |
|
注水管路 | 水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路 |
|
出水管路 | 泵房左右两侧各设1个DN65和1个DN80出水口，带截止阀和扪盖 |
|
冷却水管路 | 配有冷却取力器的冷却水管路及**阀 |
|
车载水炮 | 型号 | PL48 |
|
制造商 | 成都威斯特消防机械有限公司 |
|
回转角度 | 360°水平回转 |
|
**仰/俯角 | 俯角≤-15°，仰角≥+60° |
|
流量 | 48L/S |
|
射程 | 水≥65m；泡沫≥60m |
