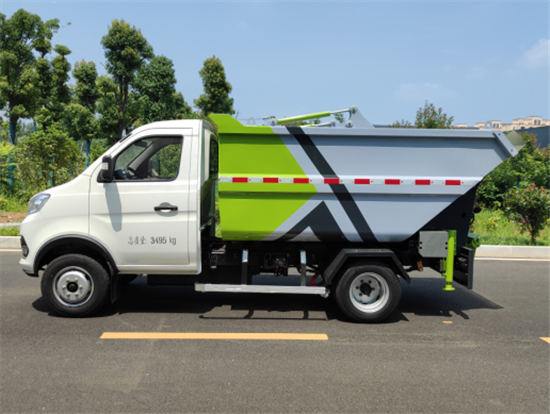

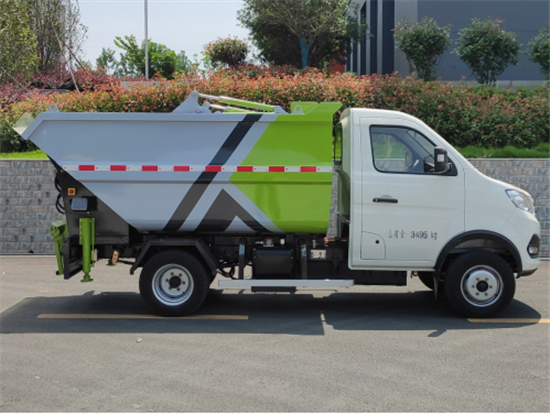

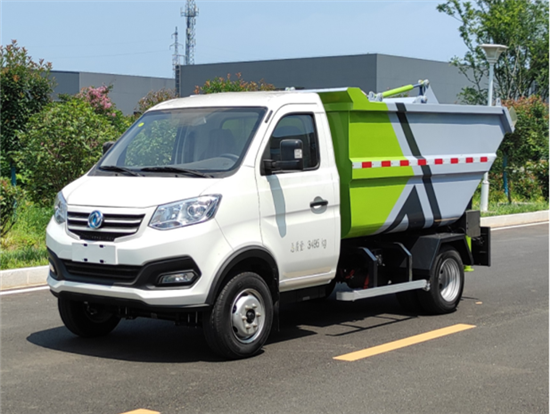

自装卸式垃圾车是收集、中转清理运输垃圾，避免二次污染的新型环卫车辆，其主要特点是垃圾收集方式简便、高效、环保性好，整车利用效率高，广泛适用于环卫、市政、物业小区、垃圾多而集中的居民区、城市街道垃圾处理，均具有密封自卸功能，液压操作，倾卸垃圾方便。
自装卸式垃圾车是在东风EQ1030CACEV二类底盘的基础上，加装垃圾箱体、连接附件、防护栏及液压系统等装置。具有操作安全、使用性能稳定、返修率低、售后服务及时周到等特点。本产品主要用于收集与转运城市住宅小区、乡镇街道等产生的生活垃圾。整车小巧灵活，行动方便，适应人流密集的商业区域和道路**情况较差的城乡地区。本车配有后挂桶进料机构，在翻桶处操作，可与240L标准塑料桶对接。整车具有自卸功能，卸料方便。
1 产品性能及特点
(1) 箱体结构合理 船型箱体结构实现**无泄漏
垃圾箱容积3.5立方，垃圾箱整体采用高强耐候钢板焊接而成，弧形折筋侧板，外形美观，受力好，不易变形。整车结构件采用激光下料，提高箱体一致性耐用性。车厢采用工装式焊接和加工，保证了生产产品的加工精度、**的品质和良好的互换性。船型结构，规避了传统老式箱体+后面的密封结构，从根本上解决转运过程中的二次污染问题。
(2) 刮板进料+压缩 压缩效率高
采用后装刮板压缩技术，对生活垃圾大幅度压缩减容。箱体顶部装有刮板，在压缩过程中，推板在推板油缸的作用下，向后进行压缩垃圾。由于刮板设计与箱体底板有**小间隙，保证垃圾进料干净、压缩实在，从而加大垃圾装载量。
(3) 高位举升自卸结构 卸料干净 对接方便
采用高位举升自卸结构，操作方便实用。可直接卸料、与压缩式垃圾车对接、与移动式压缩箱进行对接卸料。 车辆尾部装有液压支腿，保证卸料作业的平稳性与安全性。

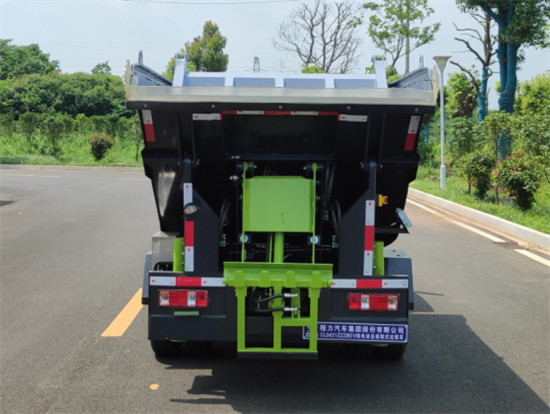

(4) 多功能翻桶进料机构 进料快捷稳定
后装进桶机构，可与240L标准塑料桶对接作业。翻桶机构采用轻量化设计，举升进料动力强劲，设置了手动、自动两种作业模式，可实现一键进料过程。
(5) 液压系统稳定可靠
液压系统采用国际标准设计并采用模块式液压元件，由液压油缸、电磁**阀、节流阀、管路系统组成。液压油路分为刮板压缩、提桶、翻桶进料、支腿收放、箱体升降五路，集成度高。液压管路系统均采用酸洗磷化处理，保证使用寿命，管路各连接处连接紧固，保证不漏油。
(6) 电控自动化程度高，电液联合**
采用CAN总线**技术，动作安全可靠，故障率低，避免因误操作而造成事故。液压、电气关键原器件均采用国际标准设计并采用模块式液压元件，性能稳定可靠；液压油路分为刮板压缩、提桶、翻桶进料、支腿收放、箱体升降五路，集成度高；液压管路采用冷弯无缝钢管，保证不漏油。
1 产品主要技术参数
|
项目
|
参数
|
备注
|
|
底盘公告号
|
EQ1030CACEV
|
/
|
|
底盘尺寸（mm）
|
4830,5170*1730*2000
|
/
|
|
轴距（mm）
|
2850/3190
|
/
|
|
前/后悬（mm）
|
720/1260
|
/
|
|
前/后轮距（mm）
|
1460/1328
|
/
|
|
二类底盘整备质量（kg）
|
1530
|
/
|
|
**大总质量（kg）
|
3495
|
/
|
|
**高车速（km/h）
|
90
|
/
|
|
续驶里程（km）
|
250
|
工况法
|
|
充电时间（h）
|
1.5
|
20%-90%soc
|
|
0-50km加速性能（s）
|
≤12
|
满载
|
1.1 二类底盘配置表
|
系统
|
项目
|
配置情况
|
|
车身
|
驾驶室
|
X3单排
|
|
乘载人数
|
2
|
|
电机
|
类型
|
永磁同步
|
|
额定/峰值功率（kW）
|
40/80
|
|
额定/峰值扭矩（Nm）
|
110/300
|
|
额定/峰值转速（rpm）
|
3473/8700
|
|
冷却方式
|
水冷
|
|
电控
|
集成**器
|
包含MCU、DC/DC、PDU、上装取电接口
|
|
冷却方式
|
水冷
|
|
动力电池
|
电池电量（kWh）
|
53
|
|
电芯类型/厂家
|
三元锂电/比克
|
|
温控系统
|
标配加热带
|
|
底盘系统
|
车架幅面尺寸（mm）
|
142*50
|
|
车架宽度（mm）
|
700
|
|
前板簧
|
6
|
|
后板簧
|
7+4
|
|
减震器
|
双向筒式减震器
|
|
前桥
|
1.3t前桥
|
|
后桥
|
2.2t集成式电驱动后桥
|
|
主减速比
|
10.5
|
|
轮胎规格
|
185R14LT 6PR
|
|
方向机类型
|
循环球式
|
|
方向助力型式
|
电子助力
|
|
制动型式
|
液压制动
|
|
行车制动器
|
前盘后鼓式制动器
|
|
驻车制动器
|
手动拉锁式
|
|
功能配置
|
空调
|
单冷空调+PTC暖风
|
|
安全配置
|
ABS
|
|
其他功能
|
数据采集终端（T-box）；液晶CAN仪表；倒车影像
|
1.1 整车参数表
|
项目
|
参数（车型一）
|
参数（车型二）
|
备注
|
|
整车参数
|
总质量 （kg）
|
3495
|
3495
|
|
|
整备质量（kg）
|
2600
|
2600
|
|
|
载质量 （kg）
|
765
|
765
|
|
|
长×宽×高（mm）
|
4990×1780×2115
|
5070×1770×2180
|
|
|
轴距（mm）
|
2850
|
3190
|
|
|
前/后悬（mm）
|
1025/1275
|
1025/11160
|
|
|
前/后轮距（mm）
|
1460/1328
|
1460/1328
|
|
|
**高车速（km/h）
|
90
|
90
|
|
|
接近角/离去角 （°）
|
37/21
|
/
|
|
|
性能参数
|
垃圾箱容积（m3）
|
3.5
|
4.5
|
|
|
液压系统**大压力（Mpa）
|
14
|
14
|
|
