1 产品简述
1.1 产品简述

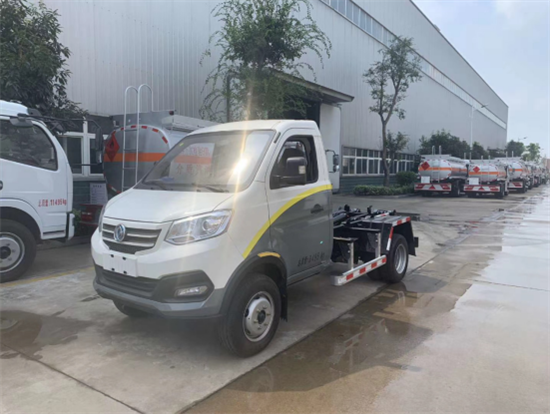

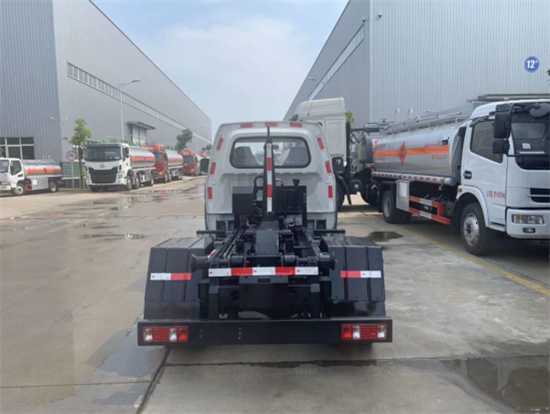

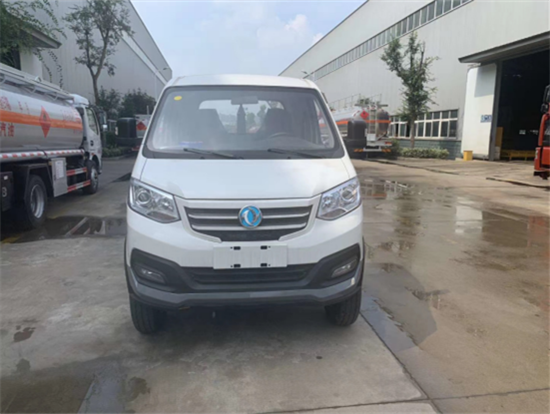

CL5030ZXXBEV纯电动车厢可卸式垃圾车选用东风EQ1030CACEV纯电动二类底盘改装而成，该车广泛适用于城乡街道、**、**、广场等的垃圾转运，可一车配备多个垃圾箱，带自卸功能，液压电控操作，方便倾倒。该车配套垃圾箱的钩卸完全由电控液压系统来完成，效率高，密封式厢体完全杜绝二次污染。
1.2 使用场景
该产品适用于城乡街道、**、**、广场等的垃圾转运。不适用于在天气严寒容易结冰的环境下使用。
2 产品性能特点
2.1 底盘
1、搭载集成式电驱动桥，减小了底盘整备质量，节约了布置空间，为专用上装改装提供载质量和布置空间支持；
2、大速比后桥配合高速电机，保证优异的整车动力性能；
3、2850mm**轴距，满足各类微卡专用上装布置需求；
4、整车轻量化设计，二类底盘整备质量1530kg，**大总质量为3495kg，满足传统专用车总质量3200kg以内的改装需求；
5、搭载53kWh大容量动力电池，满足各类专用作业车长时间作业需求；
6、配备15kW大功率上装取电接口，满足各类专用车上装电动化需求。
2.2 整车性能特点
1.拉臂钩采用单油缸设计，自卸锁和厢体锁采用液压机构，操作简便，提升能力强，性能稳定。
2.采用知名品牌液压元件，工作可靠，液压机构通过电控实现，电控操作盒布置在驾驶室内，根据需要，可在驾驶室内操作也可在驾驶室外操作。
3.主油缸可设置平衡阀，使拉钩臂下落平稳且能在任何位置长期停留，并保证主油缸软管破裂后拉臂钩不会突然落下，使用安全。
3 产品主要技术参数
3.1 车型参数表
|
项目
|
参数
|
备注
|
|
整车公告
|
CL5030ZXXBEV
|
|
|
底盘公告
|
EQ1030CACEV
|
/
|
|
整车尺寸（mm）
|
4525×1750×2040
|
/
|
|
轴距（mm）
|
2850
|
/
|
|
前/后悬（mm）
|
720/1040
|
/
|
|
前/后轮距（mm）
|
1460/1328
|
/
|
|
二类底盘整备质量（kg）
|
1530
|
/
|
|
整车整备质量（kg）
|
1920
|
|
|
**大总质量（kg）
|
3495
|
/
|
|
**高车速（km/h）
|
90
|
/
|
|
续驶里程（km）
|
250
|
工况法
|
|
充电时间（h）
|
1.5
|
20%-90%soc
|
|
0-50km加速性能（s）
|
≤12
|
满载
|
|
制动性能
|
制动距离（m）
|
≤8.5
|
满载30km/h初速度
|
|
平均减速度（m/s2）
|
≥6
|
|
制动稳定性
|
不超过3m试验通道
|
1.1 车型配置表
|
系统
|
项目
|
配置情况
|
|
车身
|
驾驶室
|
X3单排
|
|
乘载人数
|
2
|
|
电机
|
类型/电机厂家
|
永磁同步/中车电机
|
|
额定/峰值功率（kW）
|
40/80
|
|
额定/峰值扭矩（Nm）
|
110/300
|
|
额定/峰值转速（rpm）
|
3473/8700
|
|
冷却方式
|
水冷
|
|
电控
|
集成**器
|
包含MCU、DC/DC、PDU、上装取电接口
|
|
冷却方式
|
水冷
|
|
动力电池
|
电池电量（kWh）
|
53
|
|
电芯类型/电池厂家
|
三元锂电/比克
|
|
温控系统
|
标配加热带
|
|
底盘系统
|
车架幅面尺寸（mm）
|
142*50
|
|
车架宽度（mm）
|
700
|
|
前板簧
|
6
|
|
后板簧
|
7+4
|
|
减震器
|
双向筒式减震器
|
|
前桥
|
1.3t前桥
|
|
后桥
|
2.2t集成式电驱动后桥
|
|
主减速比
|
10.5
|
|
轮胎规格
|
185R14LT 6PR
|
|
方向机类型
|
循环球式
|
|
方向助力型式
|
电子助力
|
|
制动型式
|
液压制动
|
|
行车制动器
|
前盘后鼓式制动器
|
|
驻车制动器
|
手动拉锁式
|
|
功能配置
|
空调
|
单冷空调+PTC暖风
|
|
安全配置
|
ABS
|
|
其他功能
|
数据采集终端（T-box）；液晶CAN仪表；倒车影像
|
